Utawala wa Uchunguzi

Mtawala wa mraba wa granite

Utaalam wa bidhaa:

1. Imetengenezwa kwa jiwe la hali ya juu la jinanqing jiwe la granite
2. Usahihi wa hali ya juu na utulivu mkubwa.
3. Hakuna kutu na anticorrosion.
4. Isiyo ya sumaku.
5. Upinzani mzuri wa abrasion.
6.

Mali ya kawaida ya granite nyeusi ya Jinan:

SG: 2970-3070kgs/m 3

Nguvu ya kuvutia: 245-254N/mm 2

Modulus ya Elastic: 1.27-1.47n/mm 2

Mchanganyiko wa upanuzi wa Lindar: 4.61 × 10 -6 /° C.

Uingizwaji wa maji: <0.13%

Ugumu wa Shore Scleroscope: Zaidi ya HS70

Mahali pa asili: Hebei

Dhamana: 1 mwaka

Msaada uliobinafsishwa: OEM

Jina la chapa: Storman

Nambari ya mfano: 1003

Jina la bidhaa: Mtawala wa mraba wa marumaru

Nyenzo: Granite au marumaru

Saizi: 200-1000mm

Rangi: nyeusi

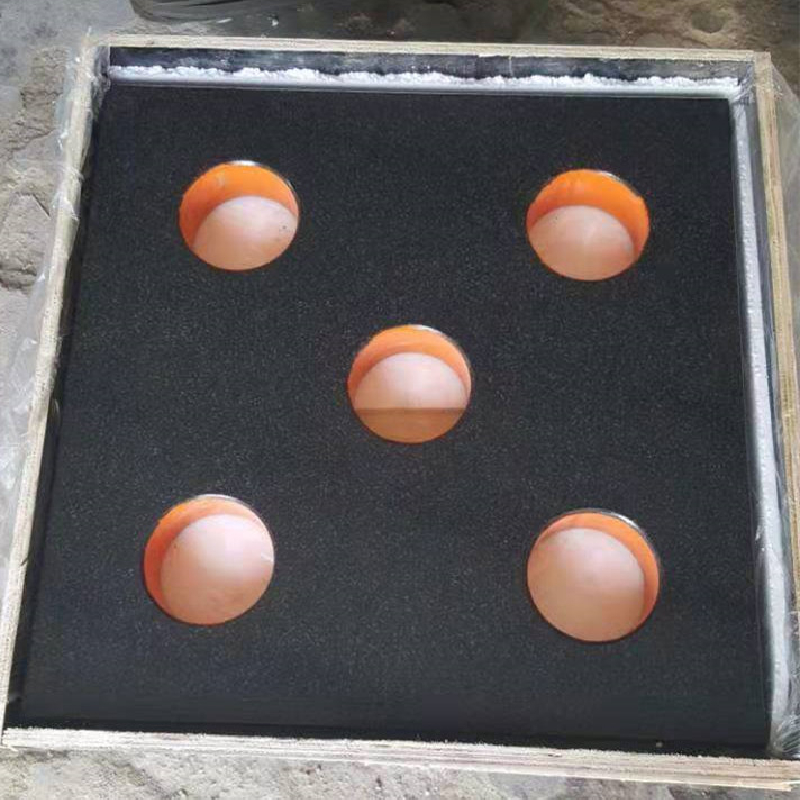

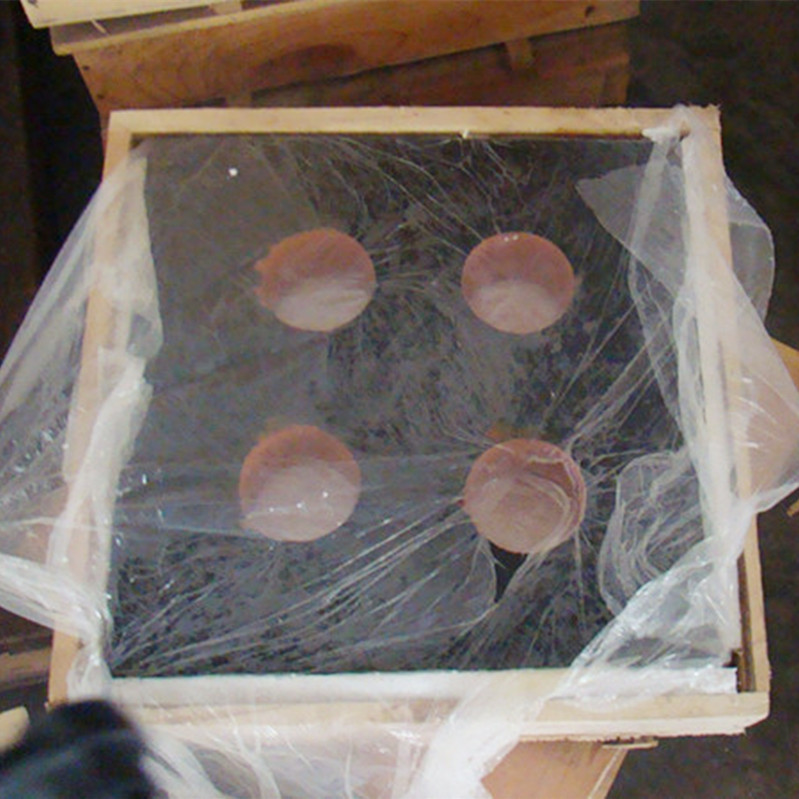

Kifurushi: Sanduku la plywood

Ugumu: HS70

Uso wa kufanya kazi: 20 ± 5℃

Bandari: Tianjin

Maelezo ya ufungaji: Sanduku la plywood

Uwezo wa usambazaji: 1200 kipande/ siku

Matengenezo ya chini ya Mtawala wa ukaguzi: Upinzani wa juu wa Abrasion kwa maisha marefu

Katika kipimo cha usahihi wa viwandani, jambo la mwisho unahitaji ni mtawala wa ukaguzi wa matengenezo ya hali ya juu ambayo inahitaji utunzaji wa kila wakati au uingizwaji. Mtawala wa ukaguzi wa granite wa Storaen anarekebisha uimara wa kurekebisha, unachanganya upinzani wa asili wa maji ya Qing Qing na muundo wenye akili kutoa zana ambazo hukaa sahihi na tayari kwa matumizi – na juhudi ndogo kutoka kwa timu yako.

1. Msingi sugu wa Abrasion: Manufaa ya granite ya Jinan Qing

Mtawala wa ukaguzi wa Storaen anamletea Granite Qing Granite (ugumu ≥70hs), mwamba wa metamorphic uliothibitishwa na chuma cha nje na aluminium katika mazingira magumu ya machining:

Uimara wa uso: Kumaliza kwa usahihi wa ardhi ya grit 320 (RA ≤0.8μm) kunapinga scratches kutoka kwa shavings za chuma, mabaki ya baridi, na mawasiliano ya shimoni yaliyorudiwa. Tofauti na watawala wa chuma ambao huendeleza vifuniko vya kuvaa baada ya miezi 6 ya matumizi mazito, watawala wetu wa granite wanadumisha ± 2μm kwa zaidi ya miaka 5, hata katika semina za CNC zinazozalisha sehemu 100+ kila siku.
Upinzani wa kemikali: Kwa kawaida kinga ya mafuta, baridi, na mawakala wa kusafisha asidi, kuondoa hitaji la kuzuia kutu au mipako ya kinga. Mtawala wa ukaguzi wa storaen aliye wazi kwa kukata maji kwa miaka 10 anaonyesha uharibifu wa uso wa sifuri -bora kwa bahari, magari, na mazingira ya anga ambapo kutu ni tishio la kila wakati.

2. Miundo ambayo hupunguza kuvaa na machozi

Wahandisi wetu huongeza kila undani ili kupunguza mahitaji ya matengenezo:

Ulinzi wa makali ya pande zote: 3mm iliyoingizwa kingo kwenye mifano yote ya mtawala wa ukaguzi (200 × 200 × 50mm hadi 800 × 800 × 70mm) hupunguza athari kutoka kwa zana zilizoshuka, kuzuia malezi ya chip ambayo inasumbua njia mbadala. Mtawala wa 500 × 500 × 60mm huzuia athari za 5kg bila uharibifu wa makali, kudumisha mraba ndani ya ± 5 ".
Uimara wa mafuta: Pamoja na mgawo wa chini wa upanuzi wa mafuta (8.3 × 10⁻⁶/° C), watawala wa storaen wanapinga mabadiliko ya joto katika joto la 10 ° C-40 ° C-hakuna haja ya uhifadhi unaodhibitiwa na joto, shida ya kawaida na zana za chuma ambazo hupanua/mkataba bila kutabiri.

3. Matengenezo yaliyorahisishwa kwa semina nyingi

Kusafisha haraka: Futa na kitambaa kavu cha microfiber kuondoa uchafu -hakuna vimumunyisho maalum vinavyohitajika. Kwa grisi ya ukaidi, tumia wasafishaji wa maji; Uso wa granite isiyo ya porous huzuia kunyonya kioevu, epuka matangazo ya kutu au pipa inayoonekana kwenye mifano ya mtawala wa ukaguzi wa chuma.
Hifadhi ya muda mrefu: Hifadhi usawa kwenye rafu za gorofa-hakuna haja ya karatasi ya gharama kubwa ya kupambana na kutu au makabati yanayodhibitiwa na unyevu. Mtawala wa ukaguzi wa Daraja la 00 la Storaen (± 3μM) huhifadhi usahihi wa kiwanda kwa miaka 10+ wakati unasaidiwa vizuri, wastani wa tasnia ya 3x.

4. Utendaji uliothibitishwa katika tasnia zote

Machining ya Magari: Mtawala wa ukaguzi wa 600 × 600 × 70mm anathibitisha mraba wa injini katika mistari ya kutuliza, inavumilia ukaguzi wa sehemu ya kila siku ya kila siku bila kuvaa kwa uso-kupunguza wakati wa kupumzika kutoka kwa zana tena na 40%.
Metrology ya aerospace: Katika mazingira ya safi, watawala wetu wasio wa sumaku (upenyezaji wa sumaku ≤3μT) hupima sehemu za titanium bila kivutio cha chembe, kudumisha kufuata kwa ISO 1101 na matibabu ya uso wa sifuri.
Urekebishaji wa vifaa vizito: Mtawala wa 800 × 800 × 70mm anahimili athari ya zana ya hydraulic ya 10kg katika semina za madini, uso wake sugu wa abrasion unakaa bila dents ambayo inaweza kuathiri vipimo vya gorofa.

5. Kujitolea kwa Storaen kwa usahihi wa bure

Dhamana na Msaada: Dhamana ya miaka 2 dhidi ya kuvaa kwa uso au mabadiliko ya pande zote-inakuwa na kiwango cha tasnia-pamoja na ukumbusho wa bure wa kila mwaka ili kuweka mtawala wako wa ukaguzi akifanya kama mpya.
Ufumbuzi wa kawaida: Je! Unahitaji mtawala aliye na mashimo yaliyowekwa tena kwa mifumo ya kiotomatiki? Timu yetu ya OEM inaunda suluhisho za matengenezo ya chini katika wiki 4-6, kuhakikisha uimara hata katika kazi zinazohitajika zaidi.

Usiruhusu matengenezo ya hali ya juu kupunguza vipimo vyako vya usahihi. Mtawala wa ukaguzi wa Storaen, aliyejengwa kutoka kwa sugu wa Abrasistation, Qing Granite, hutoa maisha marefu na upangaji mdogo-kwa hivyo timu yako inaweza kuzingatia mambo yale: kufanya kazi hiyo kufanywa sawa, kila wakati. Pata amani ya akili ambayo inakuja na zana iliyoundwa ili kumaliza changamoto zako ngumu zaidi – kwa sababu usahihi haupaswi kuhitaji utunzaji wa kila wakati.

Watawala wa ukaguzi wa Magari: Upimaji wa mraba wa injini

Katika utengenezaji wa magari, mraba wa vizuizi vya injini ni jambo muhimu katika kuhakikisha utendaji mzuri, kupunguzwa kwa vibration, na maisha ya sehemu. Suluhisho za ukaguzi wa usahihi wa Storaen zimeundwa kukidhi mahitaji magumu ya upimaji wa injini, ikitoa usahihi na kuegemea katika moja ya mazingira magumu zaidi ya machining.

1. Jukumu la mraba katika utendaji wa injini

Kizuizi cha injini kilichopotoshwa (hata na 0.05mm/m) kinaweza kusababisha:

Kuvaa pete ya pistoni, na kusababisha upotezaji wa compression na kuongezeka kwa uzalishaji
Muhuri wa gasket wa kichwa usio na usawa, na kusababisha uvujaji wa baridi au overheating
Upotofu wa crankshaft, kupunguza ufanisi wa maambukizi ya nguvu na hadi 15%

Mtawala wa ukaguzi wa granite wa Storaen (daraja 00, ± 3μM squareness) hutoa usahihi unaohitajika ili kudhibitisha nyuso za injini dhidi ya maelezo ya OEM, kuhakikisha kila sehemu inakidhi uvumilivu madhubuti unaohitajika kwa injini za kisasa za ufanisi.

2. Kwa nini watawala wa ukaguzi wa granite wanazidi katika upimaji wa injini

Jinan Qing Granite, nyenzo za msingi za watawala wa storaen, hutoa faida tofauti juu ya njia mbadala za chuma:

Uimara wa mafuta: Pamoja na mgawo wa chini wa upanuzi wa mafuta (8.3 × 10⁻⁶/° C), mtawala wetu wa ukaguzi anashikilia usahihi katika joto la joto la 15 ° C -35 C la kawaida katika vituo vya kupatikana na vituo vya machining, tofauti na watawala wa chuma ambao hupanua/mkataba bila kutabiri.
Upinzani wa Abrasion: Sehemu ya ardhi ya grit ya 320 (RA ≤0.8μm) inahimili mawasiliano ya kila siku na mchanga wa kutupwa, shavings za chuma, na baridi, iliyobaki bila vifuniko vya kuvaa ambavyo vinaweza kuathiri vipimo-muhimu kwa kukagua vitalu vya injini 500+ kwa siku.
Kutetemeka kwa vibration: Muundo wa asili wa jiwe huchukua 40% zaidi ya kutetemeka kuliko chuma, kuhakikisha usomaji thabiti hata katika mazingira ya kufa ya kelele ambapo vibrations ya sakafu hufikia 50Hz.

3. Mchakato wa ukaguzi wa injini za hatua kwa hatua

Utayarishaji wa uso: Safisha dawati la kuzuia injini na kitambaa kisicho na abraen cha kuondoa mafuta na uchafu, kuhakikisha mtawala wa ukaguzi hufanya mawasiliano kamili.
Kipimo cha mraba: Weka mtawala wa daraja la 600 × 600 × 70mm 00 kwenye dawati la kuzuia, kwa kutumia kiashiria cha piga kuangalia kwa kupotoka kando ya shoka za X na Y. Watawala wa Storaen ‘kingo za kawaida (± 5 ") hakikisha kumbukumbu ya kuaminika ya 90 ° kwa nyuso za usawa na wima.
Uthibitisho wa data: Linganisha matokeo dhidi ya cheti cha urekebishaji wa sheria ya mtawala (ISO 1101 inayofuata), kutoa data ya ukaguzi wa vituo vya kuthibitishwa vya IATF 16949.

4. Imethibitishwa husababisha uzalishaji wa magari

Kupunguza Rework: Mtengenezaji mkubwa wa magari kwa kutumia mtawala wa ukaguzi wa storaen alipunguza rework ya injini na 35%, akibaini kupunguka kwa mraba 0.03mm/m mapema katika mchakato wa machining.

Nyakati za mzunguko wa haraka: Ubunifu mwepesi wa mtawala (18kg kwa 600 × 600mm) inaruhusu matumizi ya mfanyikazi mmoja, kukata wakati wa ukaguzi na 20% ikilinganishwa na zana nzito za chuma.
Kuegemea kwa muda mrefu: Baada ya miaka 3 ya matumizi ya kila siku katika mmea wa kiwango cha juu, mtawala wa Storaen alidumisha ± 3μM, mifano ya chuma ya ushindani na 2x.

5. Suluhisho maalum za gari za Storaen

Ukubwa wa kawaida: Je! Unahitaji mtawala wa 1000 × 800 × 80mm kwa vizuizi vikubwa vya injini za dizeli? Timu yetu ya OEM inatoa miundo ya bespoke katika wiki 4-6, na besi zilizoimarishwa kushughulikia uzito wa 50kg+.
Vifaa vya Magnetic: Hiari ya milipuko ya sumaku hulinda mtawala kwa vizuizi vya injini wakati wa ukaguzi wa robotic, kuondoa kosa la kibinadamu katika mistari ya kudhibiti ubora.
Uthibitisho wa pande mbili: Watawala wote wanakutana na GB/t 20428-2006 na viwango vya VDA 6.5, bora kwa minyororo ya usambazaji wa magari ulimwenguni.

Usielekeze kwa usahihi wa block ya injini-Mtawala wa ukaguzi wa Sporaen inahakikisha kila uso unakidhi mahitaji ya mraba kwa injini za kisasa, kutoka kwa vitengo vya petroli hadi vizuizi vizito vya dizeli. Na utulivu wa mafuta usio sawa, upinzani wa abrasion, na muundo maalum wa magari, zana zetu hukusaidia kujenga injini ambazo zinatoa utendaji wa kilele, kuegemea, na kufuata. Trust Storaen kupima hadi viwango madhubuti vya magari -kwa sababu katika utengenezaji wa usahihi, kila hesabu ya micron.
