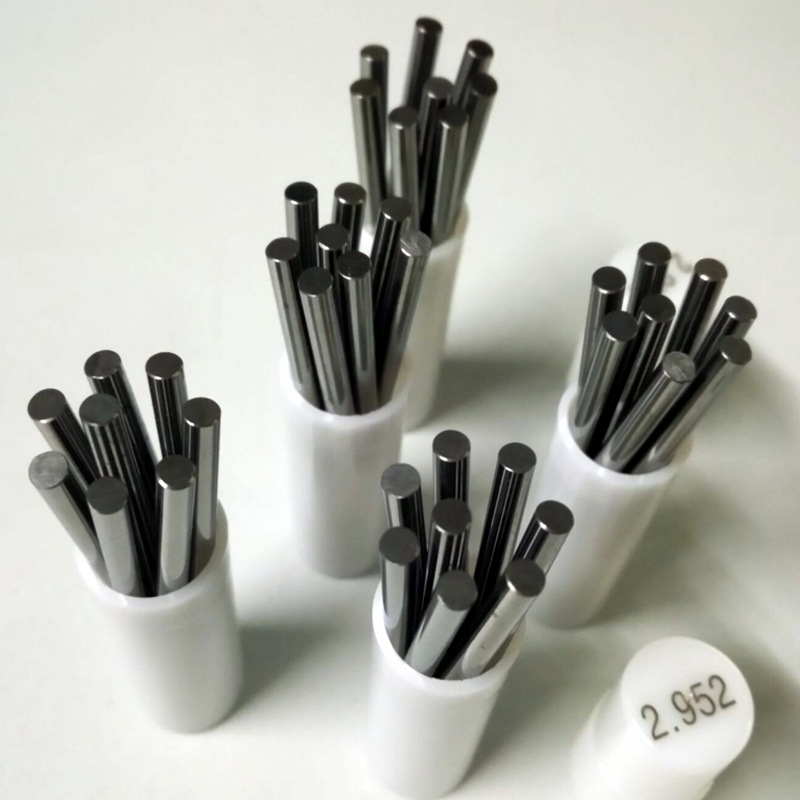

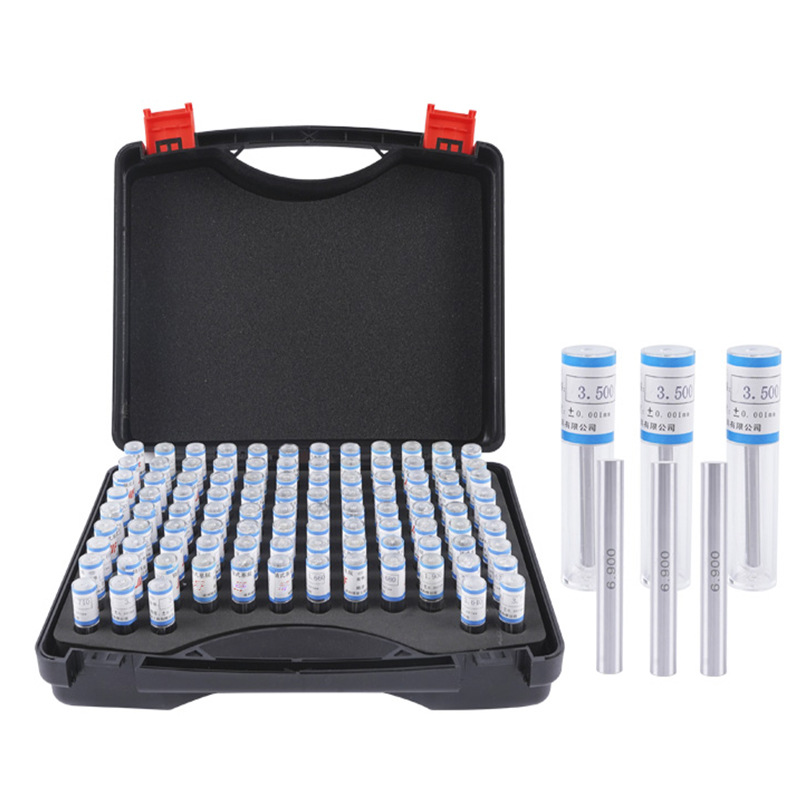

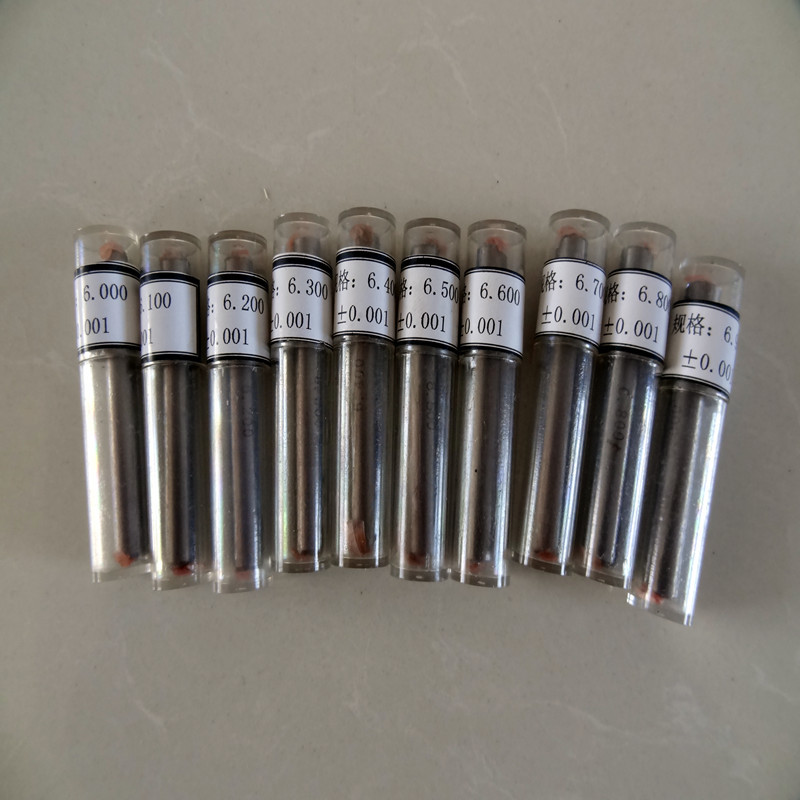

Pin Gauge ya

Iliyoundwa kama silinda, kiwango kinasomwa kutoka kwa kipenyo cha silinda, wakati wa kupima, kipimo cha kuziba ni sawa na sehemu ya msalaba ya shimo la pande zote, kupitia shimo la pande zote. Ikiwa huwezi kupita, basi badilisha kipimo cha kipenyo cha kipenyo kidogo; Ikiwa unaweza kupita na pengo ni kubwa sana, kisha ubadilishe kipimo cha kipenyo cha kipenyo. Hadi utaftaji wa chachi inayofaa ya kuziba kupita kwenye shimo la pande zote, na kuna hisia kidogo za msuguano (haja ya kuhisi uamuzi), kisha kipenyo cha ndani cha shimo la pande zote ni kipenyo cha chachi ya aina ya pini.

Gauge ya pini ni nini?

Vipimo vya pini kawaida hufanywa kwa chuma ngumu au vifaa vingine vya kudumu kupinga kuvaa na kuharibika, kuhakikisha kuegemea kwa muda mrefu katika mipangilio mbali mbali ya utengenezaji. Vipimo hivi vinakuja kwa ukubwa tofauti, kuruhusu watumiaji kuchagua pini sahihi kwa kipenyo maalum cha shimo wanahitaji kupima. Inastahili kuzingatia kwamba viwango vya pini mara nyingi huwekwa katika aina mbili: nenda kwa utapeli na sio wa kwenda. Kipindi cha pini cha GO kinatumika kuhakikisha kuwa shimo liko ndani ya uvumilivu maalum, wakati kipimo cha pini cha kwenda huangalia ikiwa shimo linazidi mipaka iliyoainishwa.

Faida ya msingi ya kutumia chachi ya pini iko katika unyenyekevu wake na usahihi. Tofauti na calipers au zana zingine za kupimia ambazo zinaweza kuanzisha makosa ya kibinadamu, viwango vya pini hutoa tathmini ya moja kwa moja ya kupita. Wakati chachi ya pini inafaa ndani ya shimo, inathibitisha ukubwa wa shimo uko ndani ya uvumilivu. Ikiwa haifai au inakwenda sana, inaonyesha suala linalowezekana ambalo linahitaji kushughulikiwa.

Vipimo vya pini vina jukumu muhimu katika michakato ya uhakikisho wa ubora katika viwanda kama vile magari, anga, na utengenezaji, ambapo usahihi ni mkubwa. Kwa kutumia viwango vya pini, mashirika yanaweza kudumisha viwango vya hali ya juu, kuhakikisha utendaji wa kazi wa sehemu zilizokusanyika, na mwishowe kuboresha kuegemea kwa bidhaa.

Matumizi ya chachi ya pini

Katika ulimwengu wa uhandisi na utengenezaji, usahihi ni mkubwa. Chombo moja muhimu ambacho kinachukua jukumu muhimu katika kufikia usahihi huu ni kipimo cha pini. Kiwango cha pini ni zana ya silinda inayotumika kupima kipenyo cha shimo au upana wa inafaa. Imeundwa kutoa vipimo sahihi na vinavyoweza kurudiwa, na kuifanya kuwa mali muhimu kwa udhibiti wa ubora katika tasnia mbali mbali.

Vipimo vya pini huja kwa ukubwa tofauti na kawaida hufanywa kutoka kwa vifaa vya hali ya juu kama vile chuma cha pua, kuhakikisha uimara na upinzani wa kuvaa. Na kiwango cha uvumilivu wa kawaida, viwango hivi vinaruhusu watumiaji kutathmini ikiwa mwelekeo fulani unaanguka ndani ya mipaka inayokubalika. Watengenezaji mara nyingi hutumia viwango vya pini ili kuhakikisha vipimo vya sehemu zilizotengenezwa, kuhakikisha kuwa wanakidhi maelezo yanayotakiwa kabla ya kuhamia hatua inayofuata ya uzalishaji.

Matumizi ya chachi ya pini ni moja kwa moja. Ili kupima kipenyo cha shimo, mtumiaji huchagua saizi inayofaa ya kipimo cha pini na kuiingiza kwenye shimo. Ikiwa pini inafaa bila nguvu kubwa, inaonyesha kuwa kipenyo ni sawa. Kinyume chake, ikiwa chachi ya pini haifai, ukaguzi zaidi unadhibitiwa ili kuamua ikiwa sehemu hiyo iko ndani ya uvumilivu.

Kwa kuongezea, viwango vya pini pia vinaweza kutumiwa kwa hesabu ya vyombo vingine vya kupima, kuhakikisha kuwa hutoa usomaji sahihi. Sehemu hii inawafanya kuwa muhimu sio tu katika utengenezaji lakini pia katika mipangilio ya maabara ambapo vipimo sahihi ni muhimu.

Madarasa ya chachi ya pini

Vipimo vya Pini huwekwa katika darasa tatu: A, B, na C. Kila darasa hutumikia kusudi la kipekee na hufuata uvumilivu maalum, ikiruhusu wahandisi kuchagua chachi inayofaa kwa mahitaji yao.

Vipimo vya PIN A vinatengenezwa kwa usahihi wa hali ya juu na ni bora kwa programu zinazohitaji uvumilivu mkali. Vipimo hivi hutumiwa kawaida katika hali ambapo kiwango cha juu cha usahihi ni muhimu, kama vile kwa vifaa vya kupima au katika michakato ya kudhibiti ubora ambapo uthibitisho wa vipimo vya sehemu ni muhimu.

Vipimo vya Pini B ya darasa B hutoa usawa kati ya usahihi na ufanisi wa gharama. Zinafaa kwa kazi za kipimo cha jumla na mara nyingi hutumiwa kwenye sakafu ya duka ambapo vipimo vya mara kwa mara huchukuliwa. Wakati haitoi kiwango sawa cha usahihi kama viwango vya darasa A, bado ni muhimu kwa kudumisha ubora thabiti katika michakato ya uzalishaji.

Vipimo vya Pini C ya Hatari imeundwa kwa matumizi ya chini ya mahitaji, mara nyingi hutumika kama zana ya ukaguzi wa haraka au kwa ukaguzi mbaya. Uvumilivu wao ni mkubwa, na kuwafanya kuwa sio sahihi lakini pia ni kiuchumi zaidi. Vipimo vya darasa C hutumiwa kawaida katika hali ambapo usahihi wa hali ya juu sio muhimu, ikiruhusu mchakato mzuri wa kipimo bila hitaji la usahihi uliosafishwa wa madarasa yaliyopita.

Kiwango: GB/T1957

Kufanya: GCR15

Kitengo: mm
