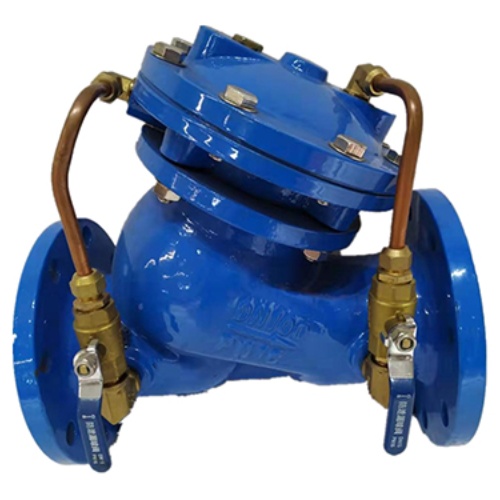

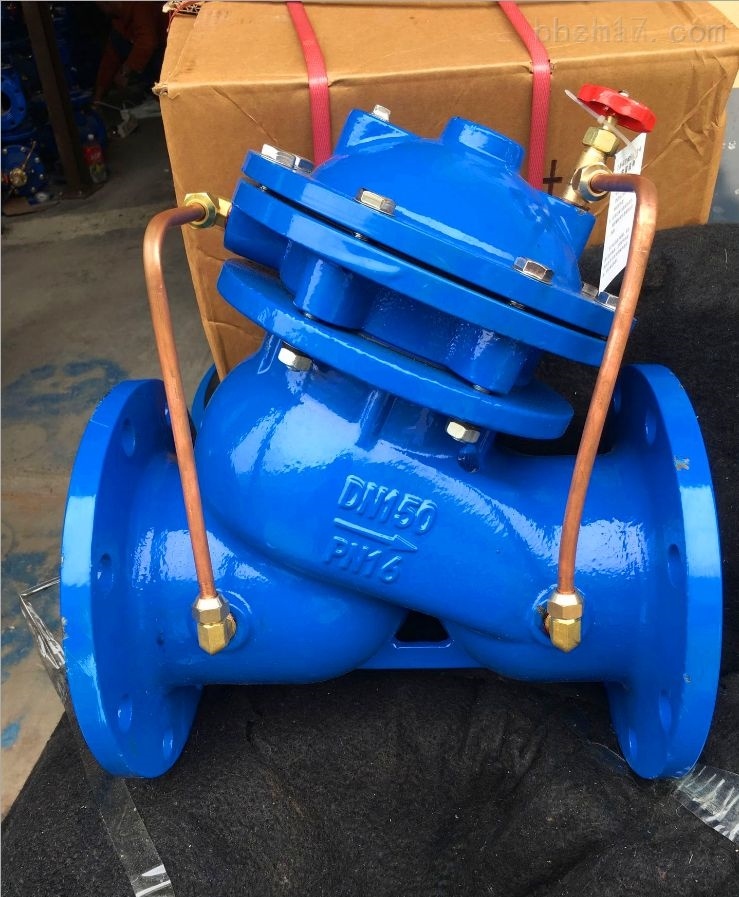

Valve ya Udhibiti

Valve ya kudhibiti pampu ya kazi nyingi ina muundo kuu wa valve na mfumo wa kudhibiti, mwili wa valve unapitisha mwili wa aina ya DC, chumba kuu cha kudhibiti valve ni aina ya diaphragm au aina ya bastola ya muundo wa chumba, chumba cha kudhibiti ni kuongezeka kwa moja kuliko kufunguliwa kwa kiwango cha juu, ambayo inaongeza nguvu ya kupunguka, ambayo inaongeza nguvu ya kudhibiti, ambayo inaongeza nguvu ya kupunguka, ambayo inaongeza nguvu na kugundua kugundua kwa nguvu, ambayo inaongeza nguvu, ambayo inaongeza nguvu, ambayo inaongeza nguvu na kugundua. Kufunga polepole, na kuacha, ambayo hugundua udhibiti wa kazi nyingi wa duka la pampu na valve moja na marekebisho moja. Udhibiti wa kazi nyingi.

Bidhaa hii hutumiwa katika mifumo ya usambazaji wa maji ya ujenzi wa juu na bomba zingine za mfumo wa usambazaji wa maji, kuzuia na kupata pampu kuanza na kusimamisha bomba la nyundo ya maji, kuzuia kurudi nyuma kwa maji kulinda pampu, na kudumisha usalama wa bomba. In order to realize the automation of pump operation, simplify management, reduce labor, and improve reliability, people use hydraulic valves and electric valves to replace manual valves, a number of technical improvements to the monoblock valves, the emergence of slow-opening and slow-closing backstop valves, slow-acting open and close hydraulic valves, automatic slow-closing gate valves, double-speed self-closing valves and Nyingine Mpya Aina za valves.

Valve ya lango

Valve ya lango Kawaida ni katika hali iliyofungwa, valve ya lango hufunguliwa polepole wakati pampu imeanza, na wakati pampu imesimamishwa, valve ya lango hufungwa haraka kwanza, na kisha kufungwa polepole baada ya kiwango fulani. Kuanza kwa lango na kufungwa kwa lango la pampu, kunaweza kuzuia kwa ufanisi ufunguzi wa nyundo ya maji ya pampu na kusimamisha nyundo ya maji ya pampu, wakati huo huo, kupunguza mzigo wa gari wakati pampu inapoanza, pampu kwa kiwango cha mtiririko wa sifuri wakati nguvu ya chini ya shimoni, kwa ujumla ni 30% tu ya nguvu ya shimoni. Kazi nyingine ya valve ya lango ni kwamba wakati valve ya lango imefungwa, inaweza kutoa hali salama ya ufikiaji kwa valves na pampu kama vile valves za nyuma na pampu zilizowekwa kati ya valve ya lango na pampu, kuzuia kurudi kwa maji kutoka kwa bomba la shinikizo.

Angalia valve

Angalia valve Inazuia mtiririko wa maji unaosababishwa na kushindwa kwa nguvu ghafla kutoka kwa kubadilisha mwelekeo na kuzuia kurudi nyuma. Kuzima ghafla kwa pampu kunakabiliwa na nyundo ya maji. Wakati urefu wa kichwa cha jiometri ya pampu ni kubwa, shinikizo kubwa la mara moja la nyundo kali ya maji inaweza kusababisha kupasuka kwa bomba na ajali mbaya za uzalishaji.

Nyundo ya Nyundo ya Maji

Kuondoa nyundo ya maji kunaweza kuondoa vyema kila aina ya maji katika mfumo wa maambukizi bila hitaji la kuzuia mtiririko wa maji katika kesi ya nyundo isiyo ya kawaida ya maji na kuongezeka kwa mfumo wa maambukizi inaweza kutoa mshtuko wa maji ya mshtuko wa maji, ili kufikia kuondoa mawimbi ya mshtuko wa uharibifu, kucheza kusudi la kinga. Kwa hivyo ili kuzuia nyundo ya maji kwenye njia ya uharibifu wa bomba la maambukizi, mara nyingi kwenye bomba la maji ya shinikizo la pampu lililowekwa kwenye nyundo ya maji.

Ulinzi wa tatu-moja: Jinsi valves za kudhibiti kazi nyingi hujumuisha lango, angalia, na kazi za kuondoa nyundo za maji

Valve ya udhibiti wa Storaen inafafanua usimamizi wa maji ya viwandani kwa kuunganisha kazi tatu muhimu-kutengwa kwa lango, angalia kuzuia nyuma ya uti wa mgongo, na kuondoa nyundo za maji-ndani ya muundo mmoja, wa kuokoa nafasi. Imeandaliwa kuchukua nafasi ya usanidi wa jadi wa valve nyingi, valve yetu ya kudhibiti mtiririko na suluhisho la kudhibiti shinikizo la maji hurahisisha mifumo ya bomba wakati wa kuongeza usalama na ufanisi, na kuzifanya kuwa bora kwa usambazaji wa maji ya juu, vituo vya kusukuma viwandani, na mitandao ya matumizi.

1. Valve ya lango iliyojumuishwa: Kutengwa kwa mtiririko sahihi

Katika msingi wa valve hii ya kudhibiti kazi nyingi ni utaratibu mzito wa lango, kutoa udhibiti wa kuaminika kwa/kuzima kwa matengenezo au kuzima kwa dharura:

Kifungu kamili cha kuzaa: Ubunifu wa lango sambamba (DN50-DN1400) inahakikisha upotezaji mdogo wa shinikizo (≤0.01MPa) na mtiririko usiozuiliwa wakati wazi kabisa, na kuzidisha valves za kawaida za lango na 20% katika ufanisi wa nishati.
Ufungaji wa kiti cha pande mbili: Mihuri ya mpira au chuma-kwa-chuma (kulingana na media) kufikia kufungwa kwa nguvu, muhimu kwa pampu za kutengwa au bomba wakati wa matengenezo bila hatari za mtiririko wa mabaki.

2. Valve ya kuangalia iliyojengwa: Ulinzi wa kurudi nyuma kwa moja kwa moja

Kuondoa hitaji la valve tofauti ya kuangalia, muundo wetu unaonyesha diski iliyojaa chemchemi ambayo hufunga mara moja wakati mtiririko unarudi, kulinda pampu kutokana na uharibifu wa nyuma:

Ubunifu wa shinikizo la chini: Diski inafungua kwa 0.05mpa tu, kuhakikisha mtiririko laini wa mbele katika mifumo ya shinikizo ya chini wakati wa kufunga ndani ya sekunde 0.2 za mabadiliko ya mtiririko-haraka kuliko valves za kuangalia pekee na 30%.
Upinzani wa chembe: Mwili wa valve ulioratibishwa hupunguza mkusanyiko wa uchafu, na kuifanya iwe sawa kwa maji yaliyo na vimumunyisho vidogo (kwa mfano, mchanga, kiwango) bila kuathiri uadilifu wa muhuri.

3. Advanced Maji ya Nyundo ya Maji: Teknolojia ya kufungwa iliyodhibitiwa

Kazi ya tatu iliyojumuishwa inashughulikia muuaji wa kimya wa bomba-nyundo ya maji-kupitia mfumo wa chumba cha kudhibiti mbili:

Utaratibu wa kuchelewesha polepole: chumba cha kudhibiti diaphragm au aina ya bastola-aina (aina ya kuchagua shinikizo ya kudhibiti shinikizo) hurekebisha wakati wa kufungwa kutoka sekunde 3-120, kukandamiza kilele cha nyundo za nyundo hadi ≤1.5x shinikizo la kufanya kazi (dhidi ya 3x katika seti za jadi).
Operesheni ya hatua tatu:
Kufungwa kwa haraka kwa diski kuu (80% kiharusi katika 5s) kukamata mtiririko wa kasi ya juu;
Kufungwa kwa taratibu kwa valve ya majaribio (iliyobaki 20% zaidi ya 30-120s) kuondoa surges za shinikizo;
Kufunga kiotomatiki katika nafasi iliyofungwa ili kuzuia kurudi nyuma wakati wa kuzima kwa pampu.

Iliyoundwa na mahitaji yako ya kudhibiti maji

Ikiwa ni kusimamia mtandao wa usambazaji wa maji ya juu au mfumo wa baridi wa viwandani, valve yetu ya kudhibiti maji na aina za kudhibiti mtiririko wa mtiririko hutoa nguvu zisizo sawa. Ubunifu uliojumuishwa sio tu kurahisisha matengenezo lakini pia huongeza kuegemea kwa mfumo kwa kuondoa vidokezo vya kutofaulu kati ya valves tofauti.

Boresha kwa Suluhisho la Udhibiti wa Udhibiti wa Storaen na upate faida ya kazi tatu muhimu katika kifurushi kimoja -kilichowekwa ili kulinda bomba lako, kupanua maisha ya pampu, na shughuli za kuelekeza. Chunguza aina zetu za kudhibiti shinikizo leo na ugundue ni kwa nini usimamizi wa maji safi huanza na uvumbuzi uliojumuishwa.

Diaphragm vs Chumba cha Udhibiti wa Piston: Teknolojia za Core kwa Udhibiti wa Shinikiza katika Valves za Kazi nyingi

Katika miundo ya kudhibiti valve ya Storaen, uchaguzi kati ya diaphragm na vyumba vya kudhibiti pistoni ni muhimu kufikia udhibiti sahihi wa shinikizo na udhibiti wa mtiririko. Kama aina mbili za msingi za kudhibiti shinikizo, kila moja hutoa faida za kipekee zinazolengwa kwa mahitaji maalum ya viwandani – ndivyo zinavyofanya kazi na wapi zinafanya vizuri.

1. Vyumba vya Udhibiti wa Diaphragm: laini, kanuni ya chini ya kelele kwa media safi

Inafaa kwa usambazaji wa maji, HVAC, na mifumo ya chembe ya chini, vyumba vya diaphragm hutumia EPDM inayobadilika au membrane ya NBR kutafsiri shinikizo kuwa mwendo:

Kanuni ya Operesheni: Shinikiza ya juu inachukua hatua kwenye diaphragm, ikisukuma chini ili kurekebisha msimamo wa disc ya valve. Kurudi kwa mizani ya nguvu, kuwezesha moduli ya mtiririko wa kasi na hysteresis ndogo (≤1.5% ya kiwango kamili).
Faida muhimu:
Gharama ya gharama na uvujaji: Hakuna mihuri ya mitambo au sehemu zinazohamia zilizo wazi kwa media, kupunguza matengenezo kwa 20% na kuondoa hatari za uchafu katika maji yanayoweza kutekelezwa au mistari ya dawa.
Operesheni ya utulivu: Membrane laini huchukua vibration, na kuifanya ifanane kwa mazingira nyeti ya kelele kama majengo ya kuongezeka (kelele ≤65db wakati wa operesheni).
Mapungufu na Vipimo: Bora kwa shinikizo hadi 6.3mpa na joto -10 ° C -80 ° C; Haipendekezi kwa maji ya abrasive. Kawaida katika valve yetu ya kudhibiti shinikizo la maji na mifano ya kudhibiti mtiririko wa matumizi ya manispaa.

2. Vyumba vya Udhibiti wa Piston: Utendaji mzito wa kazi kwa shinikizo kubwa, media kali

Kwa michakato ya viwandani inayojumuisha shinikizo kubwa, joto la juu, au maji ya chembe (kwa mfano, maji machafu, mafuta), vyumba vya pistoni hutoa udhibiti wa mitambo yenye nguvu:

Kanuni ya operesheni: bastola ya silinda (chuma cha kutupwa au 316L chuma cha pua) hubadilisha shinikizo la majimaji au nyumatiki kuwa mwendo wa mstari, ukizingatia moja kwa moja shina la valve na torque ya juu (hadi 500n · m).
Faida muhimu:
Upinzani wa shinikizo uliokithiri: Hushughulikia hadi 10.0mpa na joto hadi 150 ° C, diaphragms zinazozidi na 60% katika hali ya shinikizo kubwa kama mifumo ya boiler ya viwandani.
Uvumilivu wa Abrasion: uso wa pistoni ulio na chrome-ngumu hupinga kutoka kwa mchanga, kiwango, au sludge, kuhakikisha maisha ya mzunguko wa 50,000+ katika mazingira ya abrasive-muhimu kwa mimea ya madini au kemikali.
Vidokezo vya Ubunifu: Inaangazia utaratibu wa pande mbili wa kuzuia harakati za baadaye, kupunguza kuvaa kiti na kudumisha usahihi wa kuziba (kuvuja ≤0.01% ya mtiririko uliokadiriwa).

Wakati wa kuchagua diaphragm vs pistoni?

Aina ya media: diaphragm ya vinywaji safi/gesi; Pistoni ya maji machafu, media ya juu-mizani (kwa mfano, mafuta ya kulainisha), au mvuke.
Usahihi wa Udhibiti: Diaphragm inatoa marekebisho mazuri (azimio la 0.5%); Pistoni inapeana nguvu na uimara.
Viwanda vinafaa:
Diaphragm: usambazaji wa maji, automatisering ya ujenzi (matumizi ya valve ya kudhibiti maji).
Piston: Petroli, uzalishaji wa nguvu, na tasnia nzito (iliyowekwa na aina zetu za kudhibiti mtiririko wa bomba la michakato).

Ubora wa uhandisi wa Storaen

Chaguzi za Ubinafsishaji: Miundo yote miwili inazingatia viwango vya ukubwa wa kudhibiti (ISO 5208, GB/T 17213), na urefu wa kiharusi unaoweza kusanidiwa (25-300mm) na sensorer za maoni (4-20mA) kwa mifumo ya kiotomatiki.
Uboreshaji wa Kuegemea: Diaphragms huonyesha uimarishaji wa anti-aramid; Pistoni ni pamoja na pete za PTFE za kujishughulisha, kupunguza msuguano na 30% ikilinganishwa na mifano ya generic.

Fanya chaguo sahihi kwa mfumo wako

Ikiwa unahitaji usahihi wa diaphragm au ruggedness ya bastola, suluhisho za udhibiti wa Storaen zinahakikisha udhibiti bora wa shinikizo kwa hali yako ya kipekee ya kufanya kazi. Kwa kuelewa teknolojia hizi za msingi, unaweza kuchagua aina bora ya kudhibiti shinikizo ili kuongeza ufanisi, kupunguza wakati wa kupumzika, na kufikia viwango vya viwanda vinavyohitajika zaidi. Wasiliana nasi leo ili kuchunguza jinsi utaalam wetu wa uhandisi unavyoweza kuinua mfumo wako wa kudhibiti maji.

Kanuni ya kufanya kazi

(1) Wakati pampu imesimamishwa, sahani ya valve imefungwa mwisho wa duka na chumba cha juu cha diaphragm chini ya shinikizo tuli.

(2) Wakati pampu inapoanza, shinikizo la maji hupitishwa ndani ya chumba cha chini kutoka kwa bomba la kupita, na sahani kuu ya valve na sahani ya valve iliyofungwa polepole hufunguliwa polepole chini ya shinikizo la maji mwishoni mwa chumba na chumba cha chini.

(3) Chini ya shinikizo la mwisho wa kuingiza, sahani ya valve inaongezeka hadi hali ya ufunguzi wa kiwango cha juu, urefu wa ufunguzi umedhamiriwa na kiwango cha mtiririko.

(4) Wakati pampu inasimama, kiwango cha mtiririko na shinikizo hupunguzwa ghafla, na sahani kuu ya valve huanza kushuka chini ya hatua ya mvuto.

(5) Wakati kiwango cha mtiririko kiko karibu na sifuri, valve kuu imefungwa, sahani kuu ya valve imesalia kwenye shimo la misaada ili kudhoofisha athari za nyundo ya maji; Sahani kuu ya valve juu ya malezi ya tofauti ya shinikizo kati ya chini na ya juu, shinikizo la maji la valve kutoka kwa bomba la kupita ndani ya cavity ya juu ili kukuza sahani ya shinikizo ya diaphragm, ili maji ya chini ya maji yaliyowekwa ndani ya kuingiza valve, sahani ya valve iliyofungwa polepole ikaanza kupunguza kufungwa.

(6) Sahani ya kufunga polepole hufunga kabisa shimo la kukimbia, na valve kurudi kwenye hali ya awali ya pampu.

Muundo wa kimsingi

Saizi ya jumla ya valve inalinganishwa na ile ya valve ya kawaida ya kuangalia na ina vifaa kuu na vifaa vya nje. Kati yao, valve kuu ni pamoja na mwili wa valve, sahani ya shinikizo na diaphragm, sahani kubwa ya valve, sahani ya kufunga polepole, kiti cha valve, mkutano wa shina, na vifaa vingine. Sahani ya kufunga polepole imeunganishwa na sahani ya shinikizo na diaphragm na mkutano wa shina, diaphragm inasisitizwa kati ya kifuniko cha valve na kiti cha diaphragm, na harakati za juu na chini za diaphragm zinatoa sahani ya kufunga ya kufunga juu na chini.

Shina la valve hupita kupitia shimo la katikati la sahani kubwa ya valve, kwa hivyo sahani kubwa ya valve inaweza kuteleza kando ya shina la valve ndani ya safu fulani. Kawaida, sahani kubwa ya valve imeshinikizwa kwenye kiti cha valve na uzito wake mwenyewe, ili valve iko katika hali iliyofungwa. Vifaa vya kudhibiti pampu ya vifaa vya nje vimewekwa kwa pande zote za diaphragm ya valve na bomba la valve na bomba la nje, chumba cha chini cha diaphragm na upande wa ndani wa bomba la kuunganisha ni vifaa vya kudhibiti, vichungi, na valve maalum ya nyuma.

Cavity ya juu ya diaphragm na valve kwenye upande wa bomba la unganisho imewekwa tu na kichujio na valve ya kudhibiti. Harakati na msimamo wa sahani kubwa ya valve na sahani ya kufunga polepole kwenye valve kuu huamua mabadiliko katika hali ya kufanya kazi ya valve na kufungua na kufunga. Vifaa vya nje vya valve na bomba wakati wowote kabla na baada ya shinikizo la valve hubadilika kwa valve na diaphragm iliyogawanywa ndani ya vyumba vya juu na vya chini, kudhibiti harakati ya sahani kubwa ya valve na sahani ya kufunga polepole ya valve, na inaweza kubadilishwa kupitia vifaa ili kubadilisha sahani kubwa na kasi ya kufunga ya kasi ya wakati.

Shinikizo la kufanya kazi

Aina hii ya kazi ya kudhibiti pampu ya kazi ya kushinikiza kazi ya shinikizo 1.0mpa, 1.6mpa, 2.5mpa, 4.0mpa, 6.4mpa, 10.0mPa sita, shinikizo la hatua ni kubwa kuliko au sawa na 0.03MPa, joto la media katika 0-80 ℃, wakati wa kufunga polepole unaweza kubadilishwa katika 3-12s, pip 2, kiwango cha chini cha 3 hadi 12, 2,20s, 2-10MPE, 2-10s, kiwango cha 2,2,2,2,0 Peak ya nyundo ya maji ni chini ya mara 1.5 shinikizo la kufanya kazi, nominenal caliber DN50-DN1400. Kiwango cha mtiririko wa bomba la 2m/s Wakati upotezaji wa shinikizo ni chini ya 0.01mpa, thamani ya kilele cha nyundo ya maji ni chini ya mara 1.5 shinikizo la kufanya kazi, caliber DN50-DN1400.

Vipimo kuu vya ufungaji: (kitengo: mm)

Je! Kazi ya valve ya kudhibiti ni nini?

Valve ya kudhibiti ni sehemu muhimu katika michakato mbali mbali ya viwandani na utengenezaji, ikitumikia kazi muhimu ya kudhibiti mtiririko wa maji ndani ya mfumo. Valves hizi ni muhimu kwa kudumisha hali inayotaka ya kufanya kazi katika bomba, mizinga, na vifaa vingine vya utunzaji wa maji. Kuelewa kazi ya valve ya kudhibiti ni muhimu kwa wataalamu katika uhandisi, utengenezaji, na usimamizi wa michakato.

Kusudi la msingi la valve ya kudhibiti ni kurekebisha kiwango cha mtiririko wa maji, iwe kioevu au gesi, kulingana na seti ya vigezo vilivyoainishwa. Inafikia hii kwa kurekebisha msimamo wake kujibu ishara kutoka kwa mtawala, ambayo inaweza kuwa mwendeshaji wa mwongozo au mfumo wa kiotomatiki. Marekebisho haya husaidia kudumisha vigezo maalum vya mchakato kama vile shinikizo, joto, na kiwango cha mtiririko ndani ya mipaka iliyoainishwa.

Valves za kudhibiti hutumia mifumo mbali mbali kufanya kazi yao. Aina za kawaida ni pamoja na valves za ulimwengu, mpira, na kipepeo, kila iliyoundwa kwa hali tofauti za kudhibiti mtiririko. Kwa kutoa udhibiti sahihi juu ya sifa za mtiririko, valve ya kudhibiti ina jukumu kubwa katika kuboresha ufanisi na usalama katika michakato ya viwanda.

Kwa kuongeza, utendaji sahihi wa valves za kudhibiti moja kwa moja huathiri utendaji wa mfumo na kuegemea. Wakati valves hizi zinafanya kazi kwa usahihi, zinazuia maswala kama vile kuzidisha shinikizo, utulivu wa mtiririko, na uvujaji. Kinyume chake, valves za kudhibiti vibaya zinaweza kusababisha wakati wa gharama kubwa, hatari za usalama, na ubora wa bidhaa ulioathirika.

Kwa muhtasari, kazi ya valve ya kudhibiti ni kuhakikisha udhibiti sahihi na mzuri wa mtiririko wa maji katika matumizi anuwai. Jukumu lao ni muhimu sana katika kudumisha hali nzuri za kufanya kazi, kuongeza ufanisi wa nishati, na kulinda uadilifu wa jumla wa mfumo. Kwa hivyo, kuelewa na kutekeleza mikakati madhubuti ya kudhibiti valve ni muhimu kwa kufikia ubora wa utendaji katika mazingira yoyote ya usindikaji wa maji.

Kudhibiti aina ya valve na matumizi

Valves za kudhibiti ni sehemu muhimu katika michakato mbali mbali ya viwandani, inayohusika na kudhibiti mtiririko wa maji kwa kutofautisha saizi ya kifungu cha mtiririko kama ilivyoelekezwa na mtawala. Kuelewa aina tofauti za valves za kudhibiti na matumizi yao ni muhimu kwa kuongeza utendaji wa mfumo na kuhakikisha usalama wa kiutendaji.

Moja ya aina ya msingi ya valves za kudhibiti ni valve ya Globe, inayojulikana kwa uwezo wake bora wa kusisimua. Inayo mwili wenye umbo la spherical ambayo inaruhusu mtiririko unaodhibitiwa na kawaida hutumiwa katika mvuke, maji, na matumizi ya hewa ndani ya mimea ya nguvu na vitengo vya usindikaji wa kemikali.

Aina nyingine ya kawaida ni valve ya mpira, inayoonyeshwa na uwezo wake wa kufunga haraka. Valve hii hutumia mpira unaozunguka kudhibiti mtiririko na hutumiwa kawaida katika matumizi yanayohitaji kuziba kwa nguvu na kushuka kwa shinikizo, kama vile katika vifaa vya matibabu ya maji na bomba la mafuta na gesi.

Valves za kipepeo pia zinaenea katika matumizi anuwai, iliyoundwa kwa huduma ya kuzima na ya kusisimua. Ubunifu wao wa kompakt na asili nyepesi huwafanya kuwa mzuri kwa matumizi makubwa na ya mtiririko wa juu kama mifumo ya HVAC na mitandao ya usambazaji wa maji.

Linapokuja suala la usahihi na mwitikio, valves za kudhibiti umeme hutumiwa sana katika mifumo ya kiotomatiki. Valve hizi huajiri ishara za umeme kufanya kazi na hupatikana mara kwa mara katika mifumo ya umwagiliaji na michakato ya mitambo ya viwandani.

Mwishowe, valves za kudhibiti mtindo wa ulimwengu hutoa utendaji ulioboreshwa kwa matumizi muhimu ambapo kanuni sahihi za mtiririko ni muhimu. Valves hizi mara nyingi hutekelezwa katika mazingira magumu kama vile utengenezaji wa kemikali na vifaa vya kusafisha mafuta, ambapo udhibiti sahihi ni mkubwa.

Kwa muhtasari, uteuzi wa valve ya kudhibiti inategemea mahitaji maalum ya programu, pamoja na sifa za mtiririko, matone ya shinikizo, na ufanisi wa utendaji. Kuelewa aina anuwai za kudhibiti na matumizi yao kunaweza kuboresha kwa kiasi kikubwa kuegemea na ufanisi wa mfumo, na kuwafanya kuwa sehemu muhimu ya mchakato wowote wa viwanda.
