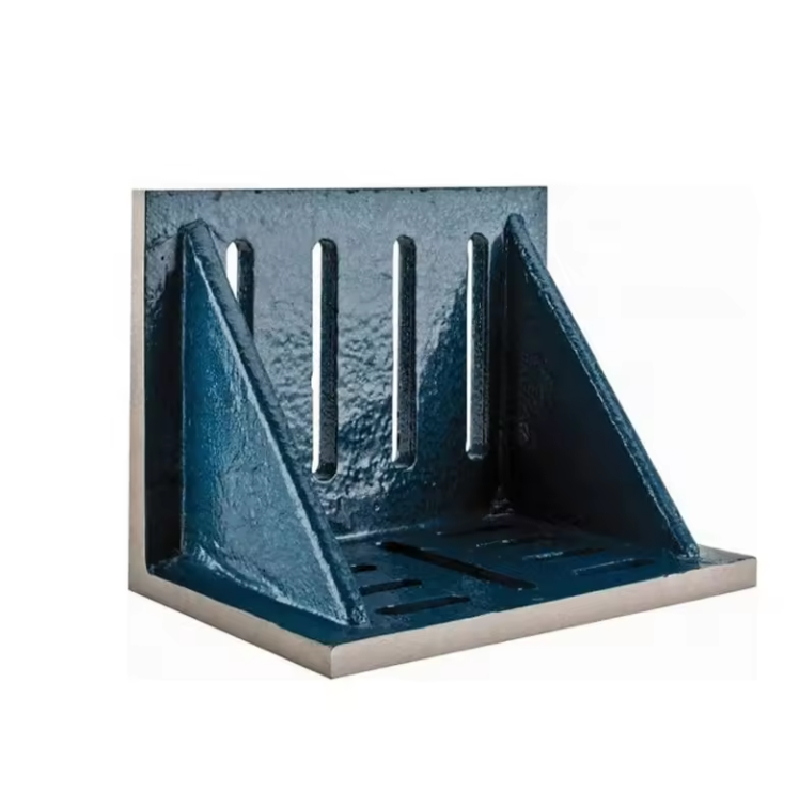

Cast chuma angle sahani

Nambari ya Bidhaa: Bamba la chuma la kutupwa, T-Groove Cast Iron Bent Bamba, ukaguzi Cast Iron Bent Bamba

Faida za sahani za kutuliza chuma ni usahihi wa hali ya juu, upinzani mzuri wa kuvaa, na matengenezo rahisi.

Uainishaji wa sahani ya chuma ya kutupwa: 200 × 200 ~ 800 × 600 (milimita) usahihi: kiwango 0, kiwango cha 1, kiwango cha 2, kiwango cha 3.

Sahani za chuma zilizopigwa zinatengenezwa kulingana na kiwango cha JB6092-85, kilichotengenezwa na vifaa vya HT200-HT300. Sehemu ya kufanya kazi inachukua teknolojia ya chakavu na ya kusaga, ambayo hutumiwa kwa ukaguzi wa sehemu na kushinikiza katika usindikaji wa mitambo.

Matumizi ya sahani ya chuma ya kutupwa: Inatumika kwa kukagua pembe ya kazi ya 90 °, kuangalia uvumbuzi wa pande zote wa nyuso zinazohusiana za vifaa wakati wa matengenezo ya vifaa, na pia hutumika kwa kuashiria na fitters. Inaweza pia kutumiwa kawaida kwa ukaguzi, usanikishaji, na ukaguzi wa uso wa wima wa zana za mashine, na inaweza kuangalia wima ya vifaa vya kazi kwenye sahani za gorofa za chuma. Inafaa kwa ukaguzi wa hali ya juu na ukaguzi wa chombo na ukaguzi wa wima kati ya zana za mashine.

Mahali pa asili: Hebei, Uchina

Dhamana: 1 mwaka

Msaada uliobinafsishwa: OEM, ODM, OBM

Jina la chapa: Storman

Nambari ya mfano: 2012

Nyenzo: Imeboreshwa

Usahihi: Imeboreshwa

Njia ya operesheni: Imeboreshwa

Uzito wa Bidhaa: Imeboreshwa

Uwezo: umeboreshwa

Jina la bidhaa: Bamba la pembe ya chuma

Nyenzo: HT200-300

Saizi: umeboreshwa

Ugumu wa uso wa kufanya kazi: HB160-240

Mchakato wa kupatikana: Resin mchanga wa kutupwa

Muundo: Imeboreshwa

Uchoraji: Primer na rangi ya uso

Daraja la usahihi: 1-3

Joto la kufanya kazi: (20 ± 5) ℃

Ufungaji: Sanduku la plywood

Wakati wa Kuongoza

Nyenzo: HT200-300

Uainishaji: Badilisha

Ugumu wa uso wa kufanya kazi: HB160-240

Matibabu ya uso: chakavu, kumaliza ardhi au kumaliza machine

Mchakato wa kupatikana: Resin Sand Casting

Uchoraji: Uchoraji wa primer na uso

Mipako ya uso: uso wa kufanya kazi uliofunikwa na mafuta ya kuokota na uso usio na kazi uliofunikwa na rangi ya anticorrosion

Joto la kufanya kazi: (20 ± 5) ℃

Daraja la usahihi: 1-3

Ufungaji: Sanduku la plywood

Ubunifu wa matengenezo ya chini ya sahani za pembe za chuma: HB160-240 Ugumu wa maisha marefu

Katika urekebishaji wa viwandani, sahani za pembe za chuma lazima zivumilie matumizi mazito bila kushughulikia mara kwa mara. Storaen Leverages HT200-HT300 Grey Cast Iron (HB160-240) kuunda suluhisho za kuweka sahani ambazo hupunguza matengenezo-bora kwa semina ambapo wakati wa kupumzika ni gharama kubwa. Hapa kuna jinsi muundo wetu unahakikisha uimara kwa urahisi:

1. Ugumu wa Kuvaa na Upinzani wa Athari

Mifano yetu ya Sanduku la Sanduku la Chuma (160-240hb) Vifaa vyenye laini na 2x:

Upinzani wa Abrasion: Microstructure ya lulu inahimili mizunguko 10,000+ ya kushinikiza bila kupoteza mraba 90 ° (± 5 ‘uvumilivu), muhimu kwa marekebisho ya milling/kuchimba visima ambapo chombo cha mawasiliano cha mara kwa mara huharibu njia mbadala za ugumu.
Ustahimilivu wa Athari: 200-300MPA Nguvu ya nguvu inachukua athari ndogo, epuka dents/nyufa ambazo zinaumiza sahani za aluminium na zinahitaji matengenezo ya mara kwa mara.

2. Uimara ulioshushwa

Mchakato wa hatua mbili inahakikisha usahihi wa kudumu:

Kutupa Mchanga wa Resin: Kuta za sare (15-30mm) na 550 ° C Annealing huondoa 90% ya mafadhaiko ya kutuliza, kuzuia warping. Inadumisha gorofa ya darasa la 2 (≤0.02mm/m) zaidi ya 600mm, thabiti kwa 10 ° C -40 ° C.
Uso wa kudumu unamaliza: Milled (RA ≤3.2μm) inapinga ujenzi wa baridi; Chaguo la mkono wa hiari (RA ≤1.6μm) haiongezei matengenezo ya ziada – tofauti na mipako ya peeling kwenye sahani za bei rahisi.

3. Corrosion & Udhibiti wa msuguano

Vipengele vya matengenezo ya chini kwa mazingira magumu:

Ulinzi wa Asili: Chuma cha kutupwa hupunguza kutu na 50% dhidi ya chuma; 5μm Mipako ya Mafuta ya Kuokota inaongeza upinzani katika semina za unyevu.
Graphite ya kujishughulisha: inapunguza msuguano kati ya sahani na vifaa vya kazi, kuondoa hitaji la mafuta ya mara kwa mara-ya kawaida na vifaa vingine.

4. Maombi ya mahitaji ya juu

Imethibitishwa katika hali ngumu:

Mashine nzito ya kurekebisha: 600x400mm Cast Iron Angle sahani inasaidia vizuizi 300kg kila siku kwa miaka 5+ bila uharibifu, kuokoa $ 2000+ katika gharama za kila mwaka za kuanza tena.
Ukaguzi wa kiotomatiki: Uso thabiti wa HB180 unashikilia alignment 90 ° (± 10 ") katika usanidi wa robotic CMM, kukata frequency ya calibration na 75% na kuongeza kupita.

5. Ahadi ya matengenezo ya chini ya Storaen

Ubunifu wa kudumu: kutoka 200x200mm benchi hadi mifano ya viwandani 800x600mm, hakuna vifaa dhaifu au mipako ngumu.
Uhakikisho wa Ubora: Hukutana na GB/T 6092-85/ISO 1101, inayoungwa mkono na dhamana ya mwaka 1 dhidi ya upotezaji wa ugumu au kuteleza.
Faida ya maisha marefu: Maisha ya huduma 3x ya sahani za generic, kupunguza gharama ya umiliki kwa uzalishaji wa kuaminika.

Chagua sahani za pembe za chuma za Storaen kwa usahihi wa bure. Suluhisho letu la sanduku la chuma cha chuma cha kutuliza linachanganya ugumu wa HB160-240, utaftaji usio na mafadhaiko, na upinzani wa kutu ili kutoa utendaji wa muda mrefu na matengenezo madogo. Zingatia utiririshaji wako -tutashughulikia uimara.

Maombi ya sahani ya pembe ya chuma: Utengenezaji wa muundo na 90 ° Checkness

Katika utengenezaji wa usahihi, sahani za pembe za chuma ni muhimu kwa utaftaji thabiti na usahihi wa jiometri, haswa ambapo mraba 90 ° ni muhimu. Suluhisho za Kuweka Angle ya Storaen hutoa ugumu na uimara wa kuzidi katika majukumu mawili muhimu: utengenezaji wa muundo na ukaguzi wa mraba.

1. Utengenezaji wa muundo: Nafasi ya usahihi wa machining

Sahani za pembe za chuma za storaen huunda misingi ya kuaminika kwa kushinikiza kazi:

Uimara wa kazi nzito: Imetengenezwa kutoka HT200-HT300 chuma cha kutupwa (160-240hb), wanahimili mzigo wa kilo 200+ bila kuharibika-bora kwa makao ya maambukizi ya CNC milling. Bamba la pembe ya chuma ya 400x300mm ya chuma inahakikisha shimo zilizochimbwa kudumisha upatanishi halisi wa 90 ° na nyuso za kupandisha, kupunguza makosa ya muundo.
Ubunifu wa kawaida wa T-Slot: kiwango cha 14-24mm T-slots (± 0.1mm uvumilivu) Kubali clamps haraka na viashiria, kukata wakati wa kusanidi na 50% ikilinganishwa na muundo wa chuma wa kawaida. Hii inafaa maduka ya kazi ya kushughulikia milipuko ya injini, valves, na sehemu za robotic na sahani moja 600x400mm.

2. 90 ° Angalia mraba: Kuhakikisha uadilifu wa mitambo

Kwa uthibitisho muhimu wa usawa:

Urekebishaji wa CMM: Darasa la 0 Cast Iron Box Angle sahani (≤0.0005mm/m gorofa) hutumika kama viwango vya kumbukumbu kwa ukaguzi wa sehemu ya anga, kama mabano ya injini ya ndege, kuhakikisha pembe 90 ° ndani ya ± 5 "kuzuia uchovu wa vibration.
Upatanishi wa zana ya mashine: sahani ya chuma ya 300x200mm ya chuma inathibitisha wima ya spindle katika lathes/mills hadi ISO 1101, kupunguza zana ya kuvaa kwa 15% na kuboresha kumaliza kwa uso (RA ≤1.6μm) katika kupunguzwa kwa chuma nzito.

3. Manufaa ya muundo wa Storaen kwa mahitaji ya viwandani

Vifaa vya kuzuia vibration: HT200-HT300 chuma cha kutupwa hupunguza makosa ya kipimo na 40% katika semina za kelele, kudumisha mraba wakati wa machining moja kwa moja.
Ufumbuzi wa kawaida: Bespoke 800x600mm sahani zilizo na mbavu zilizoimarishwa kwa kukanyaga marekebisho huwasilishwa katika wiki 4-6, kuongeza usambazaji wa mzigo kwa matumizi ya kazi nzito.
Uhakikisho wa Ubora: Kila sahani hukutana na GB/T 6092-85/ISO 1101 kupitia upimaji wa CMM, na dhamana ya mwaka 1 dhidi ya mraba kwa matumizi ya kiwango cha juu.

4. Athari za Viwanda: Ufanisi na usahihi

Magari: Mtoaji wa Tier 1 hutumia sahani yetu ya angle kuweka vichwa vya silinda, kufikia ± 0.01mm perpendicularity na kuondoa mkutano wa injini.
Aerospace: Sahani za sanduku la chuma la kutupwa hakikisha shimo za mrengo wa rivet zinalingana na muafaka wa fuselage, kukata mkutano wa ndege wakati na 30%.

Sahani za chuma za storaen za kutuliza inawezesha usahihi katika ukaguzi na ukaguzi wa mraba. Iliyoundwa kwa mizigo nzito na usahihi unaoweza kurudiwa, suluhisho zetu za kuweka sahani hupunguza wakati wa usanidi, kuongeza maisha ya zana, na kufikia viwango madhubuti vya viwanda, vinaungwa mkono na chapa iliyojitolea kutengeneza ubora.
